傳感器
HBM
HBM簡介
從 1950 年成立起, HBM便在測試和測量領域具有聲譽, 在 多種工業領域 為客戶提供傳感器，儀表到測量解決方案。
HBM主要產品包括：
HBM應變片、HBM傳感器（HBM稱重傳感器、HBM扭矩傳感器、HBM力傳感器、HBM位移傳感器、HBM壓力傳感器、客戶定制傳感器）、HBM數據采集系統、HBM稱重儀表、HBM信號調理器、HBM數據采集軟件等，另外, HBM 擁有的設計和開發團隊還可以為 客戶定制傳感器.
HBM應變片
HBM –應變片，應變計發展50年
應變片和應變計包括很多類別和分類，可以應用于很多不同的場合 – 從試驗應力分析，應力測試到傳感器制造。
1、HBM應力和疲勞測試應變片/應變計
HBM PMS40瞬間壓力測量應變計
HBM C 系列鎳鉻合金應變片，用于惡劣溫度 (-269 °C 到 +250 °C)
HBM LC1 和 LC6 為直片，用于單個方向應力測試。
HBM XC1 測量柵絲為 0°/90° 排列，用于已知主應力方向下的雙軸應力分析。
HBM RC1 測量柵絲 0°/45°/90° 排列，用于未知主應力方向下的雙軸應力分析。
HBM TT-3/100 也有應變計形式的傳感器
HBM V 系列應變片具有高防護等級，并帶有 3 m 長 PVC 屏蔽防護的電纜。
HBM LV41 為直片，用于單個方向應力測試。
HBM XV91 測量柵絲為 0°/90° 排列，用于已知主應力方向下的雙軸應力分析。
HBM RV91 測量柵絲 0°/45°/90° 排列，用于未知主應力方向下的雙軸應力分析。
HBM V 系列應變片額定電阻為 120 ohms，溫度響應適用于鋼。
HBM LE11 帶覆蓋層的應變片-帶有引線，并防止潮氣和化學品損壞。
HBM DY 應變片的兩個測量柵絲平行排列。典型應用為彎曲梁測量。（雙直片DY1、DY4可以用于鋼，鋁和用戶指定材料測量）
HBM KY系列鏈式片用于測量應變梯度
HBM 鏈式片 KY1, KY2, KY3, KY4, KY5, KY6, KY7, KY8 和 KY9 采用 10 或 15 個非常小的測量柵絲，以恒定的間隔放置在一個共同的基底上。鏈式片特別適合測量應變梯度
HBM XY T型應變花帶有兩個彼此呈 90°排列的測量柵絲。典型應用為進行已知主應力方向的雙軸應力狀態分析。型號包括 XY1, XY3, XY7, XY9, XY10 提供具有不同的幾何尺寸，具有不同的溫度范圍，額定電阻為120 和 350 ohms。
HBM XY2 和 XY4 是 V 型應變片，帶有2個測量柵絲，彼此呈 45° 排列。典型的應用為測量剪切梁上的剪切應力 和 扭桿測量。
HBM 應變花 RY…用于未知主應力方向進行雙軸應力應力分析,帶有 3 個測量柵絲，呈 0°/45°/90° 排列(型號 RY1, RY3, RY8, RY9, RY10), 或 0°/60°/120° (型號 RY4, RY7).
HBM VY 全橋片帶有 4 個測量柵絲, 呈 90° 排列。典型的應用包括 拉向/壓應力狀態分析以及進行剪切力應力分析。
HBM LS31 可焊接應變片 可用于建筑工地或現場。
HBM LD20 應變片,用于測量大于5%的高應變
HBM LI66 應變片 埋入式
HBM RDS20 和 RDS40 裂紋擴展片用于測量部件和裂紋擴展
HBM XY/RY應變片用于殘余應力分析
HBM XY51: 用于 知道主應力方向 的殘余應力分析
HBM RY51: 用于 不知道主應力方向 的殘余應力分析
HBM RY21: 容易處理，溫度響應適合于鋼
HBM RY61: 由于應變花表面帶有印刷電路板，用于平面或輕微的弧面。
HBM RY61K
HBM RY61R
HBM RY61S
HBM VY61
HBM RY61M: RY61M 對稱性高速鉆孔應變花用于基于鉆孔理論的應力測量和測試。
HBM LY 系列帶有一個測量柵絲的直片應變片，型號 LY1, LY2, LY4, LY5, LY6, LY7 和 LY8
2、HBM FiberSensing 布拉格光柵傳感器
HBM FS光學應變傳感器
HBM FS63光學溫度傳感器
HBM FS65光學加速度計
HBM FS64 官學傾角傳感器
OP系列
OL基于光纖光柵的光學應變計
OR光學應變花，小巧且堅固
OTC光學溫度補償傳感器
OptiMet 用于光纖傳感器的系統
OL-LT
OL-W可焊光學應變花
M 系列 - 高交變載荷用應變片
LM1 直片，帶有一個測量柵絲，可進行單方向的應變測量。
TM1 T 型應變花，測量柵絲呈 90° 排列，用于測量拉向或壓向應變。
TM9 堆疊 T 型應變花，測量柵絲呈 90° 排列，用于測量拉向或壓向應變。
XM4 V 型應變花，測量柵絲呈 45° 排列，用于測量扭轉和剪切應力。
RM8 直角應變花，三個測量柵絲呈 0°/45°/90° 排列。用于未知方向的應變測量。
3、HBM應變片附件
HBM粘合劑和黏貼材料：HBM X120、HBM EP150、HBM EP310S、X280、X60、Z70、BCY01、Release Film、HBM EP150 Stick-on
HBM保護層：HBM ABM75、AK22、NG150、PU140、SG250、SL450、Cleaning Material、Cleaning Pads、RMS1、RMS1-SPRAY、RSP120
HBM起動器套件：HBM DAK1、DAK2
HBM焊接材料：HBM FS01、Lead-free resin cored solder、Resin cored solder
HBM電線和滯留電線：Wires & stranded wires

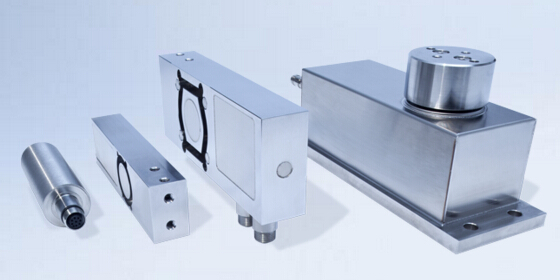

HBM稱重傳感器
1、HBM稱重傳感器
HBM RTN 扭環式稱重傳感器 量程從 1t 到 470t
型號舉例：RTN0.05/10T
HBM C16A 柱式稱重傳感器 自復位稱重傳感器
型號舉例：
C16AC3/20 t 、C16AC3/ 30 t、C16AC3/ 40 t 、C16AC3/ 60 t 、C16AC3/ 100 t 、C16AC3/ 200 t 、C16AC3/ 400 t、C16AD1/20 t 、C16AD1/ 30 t、C16AD1/ 40 t 、C16AD1/ 60 t 、C16AD1/ 100 t 、C16AD1/ 200 t 、C16AD1/ 400 t
HBM Z6 彎曲梁稱重傳感器 是工業稱重的稱重器件.
Z6FD1, Z6FC3, Z6FC3MI, Z6FC4, Z6FC6
額定負載: 5 kg / 10 kg /20 kg / 30 kg /50 kg / 100 kg / 200 kg / 500 kg / 1 t
精度等級: D1, C3, C4, C6
型號舉例：
HBM Z6FD 5kg、Z6FC3 5kg 、Z6FC3MI 5kg、Z6FC4 5kg 、Z6FC6 5kg
HBM Z6FD 10kg、Z6FC3 10kg 、Z6FC3MI 10kg、Z6FC4 10kg 、Z6FC6 10kg
HBM Z6FD 20kg、Z6FC3 20kg 、Z6FC3MI 20kg、Z6FC4 20kg 、Z6FC6 20kg
HBM Z6FD 30kg、Z6FC3 30kg 、Z6FC3MI 30kg、Z6FC4 30kg 、Z6FC6 30kg
HBM Z6FD 50kg、Z6FC3 50kg 、Z6FC3MI 50kg、Z6FC4 50kg 、Z6FC6 50kg
27A稱重傳感器 結構結實 高度低，額定負載：500 kg / 1 t / 2 t / 5 t / 10t，精度等級：D1, C3
型號舉例：27AD1 500KG、27AD1 1 t、27AD1 2 t、27AD1 5 t、27AD1 10t、27A C3 500KG、27A C3 1 t、27A C3 2 t、27A C35 t、27AD1 10t
BLC 稱重傳感器是 貿易秤用傳感器，最大量程為 550 kg 到 1.76 t. 稱重傳感器的精度等級為 D1 和 C3 (OIML). ，額定負載：550 kg ... 1.76 t，精度等級：D1, C3
不銹鋼 C2 稱重傳感器 的額定量程為 50 kg 到 50 t 精度為 0.1 % 或 0.2 %.. ，高動態負載，尺寸小,例：C2 50kg
HLC 稱重傳感器是 貿易秤用傳感器，量程為 200 kg 到 10 t. 傳感器的精度等級為 D1, C3 (OIML), C4 以及 C6 (OIML R60)，保護等級高達 IP68
ELC 稱重傳感器額定量程為 220 kg 到 1.76 t. 精度為1 %. 保護等級為(IP 67 和 IP 68) ，額定負載220 kg / 550 kg / 1.1 t / 1.76 t，型號舉例：ELCB HS/ 1.1 t、ELCB2HS/ 1.1 t、ELCB/ 1.1 t
RSCC 不銹鋼稱重傳感器 額定量程為 50 kg 到 5 t ，精度等級為 C3 ，額定量程：50 kg / 100 kg / 200 kg / 500 kg / 1 t / 2 t / 5 t，型號舉例：RSCC C3 /50 kg
U2A 稱重傳感器 適合中到大型容器稱重的稱重傳感器，額定負載：50 kg / 100 kg / 200 kg / 500 kg / 1 t / 2 t / 5 t / 10 t / 20 t，精度等級：0.1 %, 0.2 %, D1，型號舉例：U2A /50 kg
C16I 數字稱重傳感器，用于數字汽車衡和軌道衡，并提供C6精度，額定量程: 20 t / 30 t / 40 t / 60 t，精度等級: D1, C3 和 C6 精度，型號舉例：C16I C3/20 t
FIT/1 高可靠的測量結果來自內置的過載保護和良好的工藝
FIT/5 數字稱重傳感器性能優異. 由于采用不銹鋼緊致密封，FIT/5 稱重傳感器可以用于惡劣的工業環境(IP68 保護等級)，額定負載：5 kg / 10 kg / 20 kg
PW15AHi 單點數字稱重傳感器，高防護等級，高性價比
PW25 易清洗的稱重傳感器，保證稱重衛生安全
PW27 無菌罐裝稱重傳感器
PW15B 不銹鋼單點稱重傳感器，額定量程: 7.5 kg, 15 kg, 20 kg, 30 kg, 50 kg, 75 kg, 100 kg, 150 kg, 200 kg，型號舉例：PW15BC3 30kg
PW15AH 單點稱重傳感器保護等級為IP69K, - 高的防護等級, 因此,可以用于高壓清洗機.額定量程Max. capacity: 10 kg, 20 kg, 50 kg, 100 kg，型號舉例：PW15AHC3 50KG
SP4M單點稱重傳感器
PW10A單點稱重傳感器
PW12C單點稱重傳感器 ，額定量程: 50 kg, 75 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg, 500 kg, 635 kg, 750 kg
PW16A 單點稱重傳感器
PW18 動態和靜態稱重傳感器
PW22 單點稱重傳感器，動態稱重的領導真
PW2C單點稱重傳感器非常適合用于靜態稱重
PW2D 快速稱重的理想選擇，單點稱重傳感器，適合動態稱重，額定量程: 7.2 kg, 12 kg, 18 kg, 36 kg, 72 kg
PW6D 額定量程: 3 kg, 5 kg, 10 kg, 15 kg, 20 kg, 30 kg, 40 kg
PW4M 單點稱重傳感器
PW6C 傳感器
C16/M
C2A/M
HLC/M
RTN/M
Z6/M
Z6/AM
PW29單點稱重傳感器 禁止密封，適用大型稱重平臺
PWSE 高精度單點稱重傳感器，適用大型稱重平臺
C2A
FIT7A 數字稱重傳感器
Z16A 張力傳感器 例：Z16AC3/15t
FIT5A 傳感器
2、HBM稱重傳感器附件
HBM SC232/422B 接口轉換器
HBM CABA1 6線制電纜，高電容對稱性和PVC覆蓋層
HBM CABE2 6線制電纜 應用于高容量對稱性 PVC 外披.
HBM Greenline 防電磁干擾電纜
HBM SB01A 安全柵
HBM VKD2r-8接線盒
HBM VKK1-4/VKK1R-4 接線盒
HBM VKK2-8, VKK2R-8接線盒
HBM VKK2R-8 Ex接線盒
HBM HLCB/PCX 腳支撐
HBM Z6/PCX
HBM CABM1
HBM CABT1
HBM扭矩傳感器, 扭力傳感器和轉矩傳感器
HBM 數字扭矩傳感器：T12、T40FM、T40B、T40MAR
HBM 模擬扭矩傳感器（法蘭）：T10F、T10FH
HBM 參考扭矩傳感器：TB1A、TB2、TN、TTS
HBM 生產控制用扭矩傳感器：T12、T20WN、T22、T4A
HBM 扭矩接口模塊和聯軸器：TIM-EC、TIM40
HBM 扭矩聯軸器和限制器：TIM-PN
HBM力傳感器
HBM力傳感器：UIA、U2B、U3、U5、U10、U93、S9M、S2M、U9C、C9C、C10
HBM壓電力傳感器：PACEline CMS、PACEline CFT、PACEline CFW
HBM壓力產品：PACEline CLP、PACEline CST/300
HBM參考力傳感器：BU18、C18、TOP-Transfer、U15、Z30A、Z4A、KD,KDB,STZ

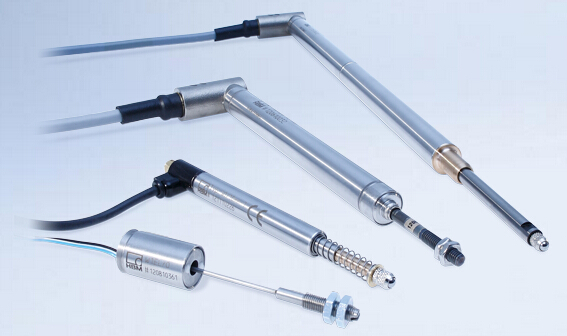

HBM位移傳感器
HBM W1ELA/0-2 電感式位移傳感器
HBM WAL 位移傳感器 創新性電感式 （活塞）
HBM WAT 感應式位移傳感器
HBM WI小型探針位移傳感器
HBM壓力傳感器
HBM P3 Top Class BlueLine、P3MBP BlueLine、P15、P2VA1/P2VA2、P3 TOP Class、P3IC/P3ICP、P3MB/P3MBP、P8AP、PMS40
HBM數據采集系統
HBM通用采集放大器：QuantumX MX840B 、QuantumX MX440B 、QuantumX MX410B
HBM采集模塊為特殊的測量任務：QuantumX MX403B 、QuantumX MX460B 、QuantumX MX1601B、QuantumX MX1609 、QuantumX MX1615B
HBM數據記錄器：QuantumX CX22W
HBM網關和發射器：QuantumX MX471B 、QuantumX MX878B 、QuantumX MX879B 、QuantumX CX27B
HBM軟件：Catman
HBM稱重儀表
HBM數字AED傳感器儀表：AED 9101D、AED 9201B、AED 9301B、AED 9401A*、AED 9501A*
DIS2116 稱重儀表
VKIA405 數字放大器
SLS吊鉤稱
WE2107 稱重儀表：用于動態和靜態稱重的稱重儀表
WE2108稱重儀表 貿易用稱重儀表，具有不同的外殼
CC-Link Gateway
WE2111稱重儀表
PAD 數字傳感器
HBM信號調理器
SCOUT55 10位數字顯示，手持式頻率放大器
digiCLIP 工業測量儀表
MP85A FASTpress 壓配 裝配和測試的全能選手
PME 與field bus 連接的工業測試儀表
MP85A-S EASYswitch 開關和鎖定系統的高頻率測試
Clip
MC2A / MC3 用于電感式和電阻式傳感器的放大器
MGA II 帶有Eurocard模塊的放大器系統
MVD2510 帶控制面板的測量放大器
MVD2555 帶控制面板的載波通道放大器
FASTpress Suite 用于評估和分析數據的強大軟件
PACEline CMD 用于壓力傳感器的數字電荷放大器
PACEline CMA 電荷放大器
PMX用于生產和工業測試臺的模塊化數據采集控制系統
SD01A 安全柵
